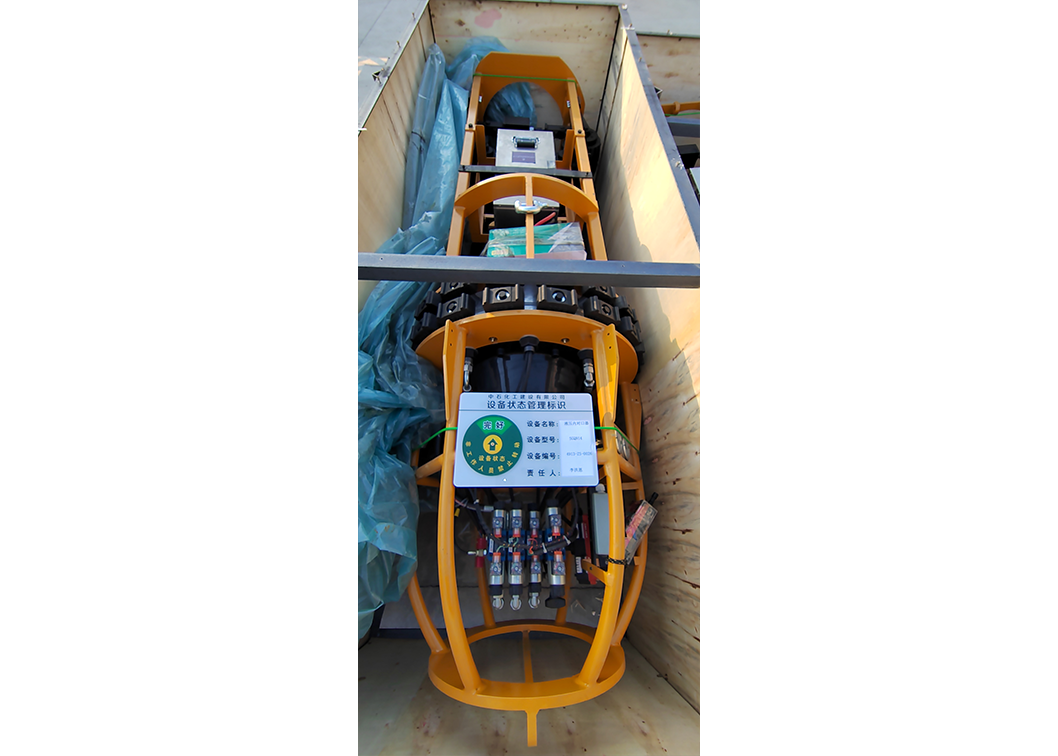

液壓內對口器-SCQ914
發布時間: 2023-10-23 15:34
山地用管道內對口器特點：
1.由內置液壓站提供動力源，液壓脹力遠大于氣動脹力，對口時可大大降低管口的橢圓度，保證對口尺寸的一致性，減少焊接過程中因錯邊導致焊接缺陷。
2．設備運行采用電動液壓馬達驅動，實現前后行走和剎車聯動控制，確保機構運行安全。
3．適用坡度（-35°~ +35°）地段管道內對口施工。
4. 此設備可過≥6D的彎管，且前機頭帶有定位矯正機構。
5．此設備使用充電鋰電池組供電，可隨時給設備充電，一次充電連續作業不小于6小時，單次滿電行程不少于500m，以滿足現場單日工作需要。
6．操作過程設計為機構前端控制、外部操控桿控制和手持無線遙控三種控制方式，滿足現場作業的不同要求。
7．對口機構整體設計加工滿足防風沙、防雨、防水要求。
| 規格 | SGQ914 | 適用管徑范圍 | Ф914-965管徑 |
| 執行標準 | JB/T13928-2002 | 機器調整方式 | 通過頂起爪墊片調整對口誤差 |
| 對口誤差 | a直縫管0.5-1.0mm；b螺旋管：0.7-1.2mm | 氣缸直徑 | Ф400mm |
| 儲氣罐容量 | 0.33m3 | 工作壓力 | 整機0.5-1.0Mpa |
| 輸氣方式 | 空壓機連接18m高壓管進氣 | 擴張裝置漲緊力 | 總253.4t |
| 頂起爪數量 | 單邊18個共計36個 | 行走方式 | 氣動馬達驅動，單輪驅動。整機上一共有5個輪子，頂部1個，底部4個。頂部是驅動輪，底部是隨動輪 |
| 氣動馬達規格 | 英格索蘭 | 馬達功率 | 2.8KW |
| 馬達工作壓力 | 0.5-1Mpa | 爬行速度 | 0.6-0.9m/s |
| 爬坡度 | 15° | 工作環境溫度 | -10°C~+60°C |
| 裸機外型尺寸（長寬高） | 3250*840*950 | 主要?dú)忾y | 油霧器：日本-SMC；過濾器：日本-SMC；快排閥：日本-SMC；換向閥：德國費斯托 |
| 頂起速度 | 本型號氣動系統可更換液壓系統。適用于厚壁管施工要求，對不規則管徑起到較好的矯正作用，使對口精度高、管道同軸度更好。 |
